一、概述

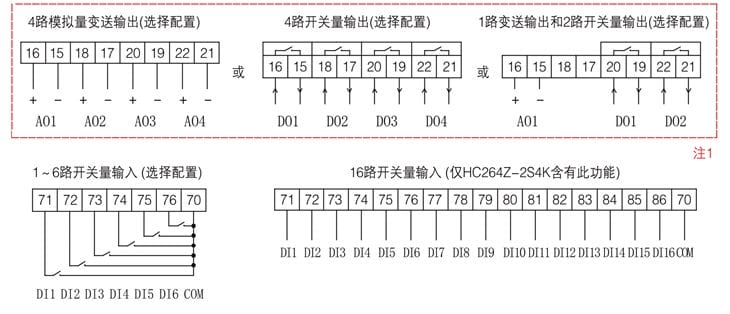

　　HC264Z網絡電力儀表是一種具有可編程測量、顯示、數字通訊和多種輸出功能于一體的電力儀表。通過對電網中的電壓、電流回路的交流采樣，經過運算處理后實現對電網中三相電壓、三相電流、有功功率、無功功率、功率因數、頻率和四象限電能的高精度測量和顯示；儀表具有多種擴展功能模塊：數字通訊模塊、數字量開關模塊、電能脈沖模塊和模擬輸出模塊，可根據需要靈活選用。RS485的數字接口可實現儀表組網絡通訊功能；2路電能脈沖輸出和1～4路模擬量（4～20mA）輸出功能可實現電能和電量的變送輸出功能；4～16路開關量輸入和2～4路開關量輸出功能可實現本地或遠程的開關信號監測和控制輸出功能（“遙信”和“遙控”功能）。

　　HC264Z網絡電力儀表具有極高的性能價格比，可以直接取代常規電力變送器、測量指示儀表、電能計量儀表以及相關的輔助單元。作為一種先進的智能化、數字化的電網前端采集元件，HC264Z系列網絡電力儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統、變電站自動化、配電網自動化、小區電力監控、工業自動化、智能建筑、智能型配電盤、開關柜中，具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入?yún)?shù)、能夠完成業界不同PLC、工業控制計算機通訊軟件的組網。產品符合GB 22264.1-2008《安裝式數字顯示電測量儀表第1 部分：定義和通用要求》和企標Q/KF DVA 001-2017中相關要求。

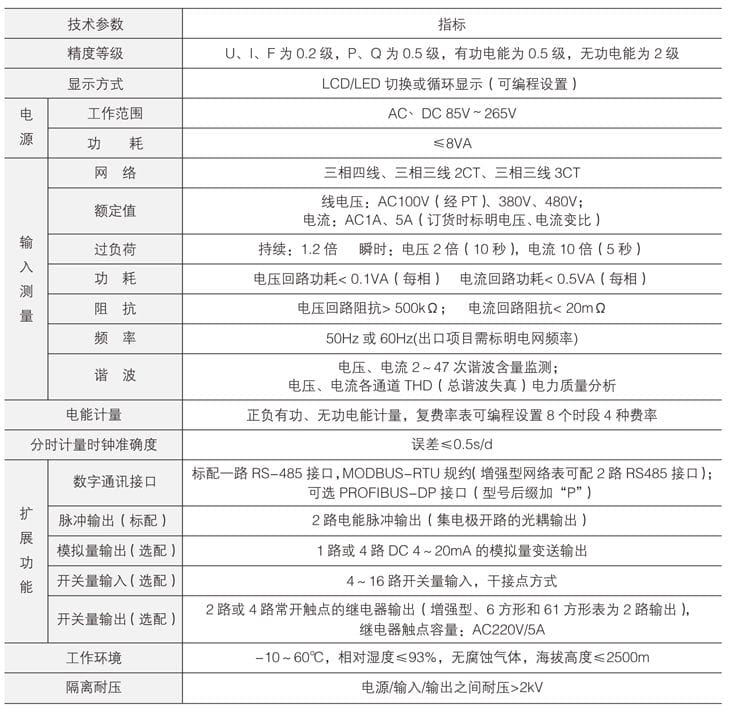

二、技術指標

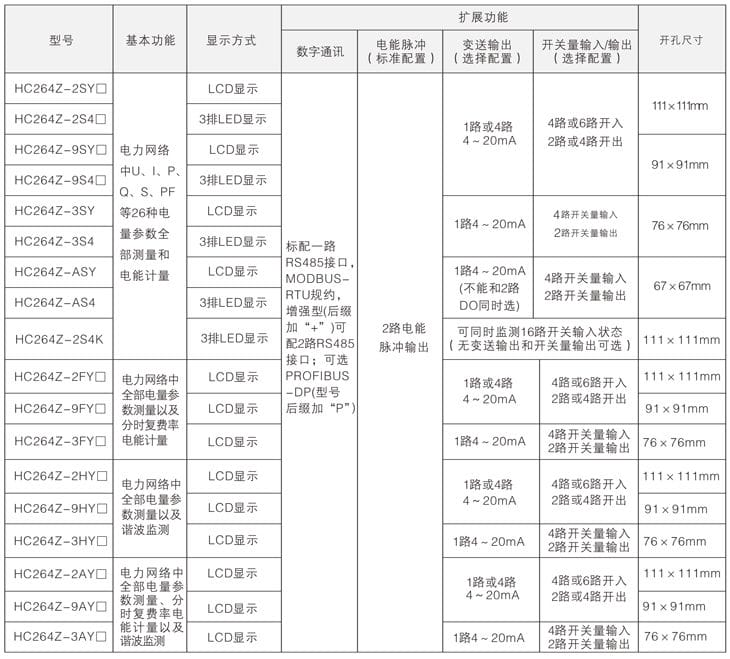

三、規格選型一覽表

注：6方形和61方形儀表尺寸較小，無增強型，也不可選PROFIBUS-DP接口。

四、推薦產品

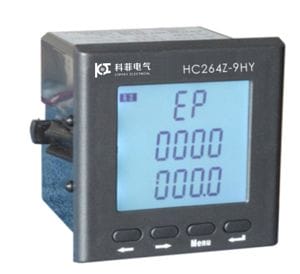

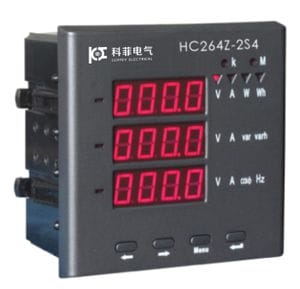

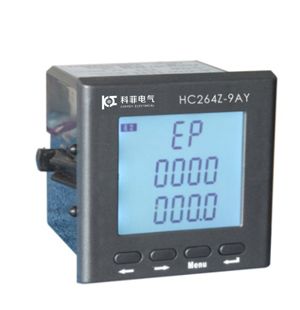

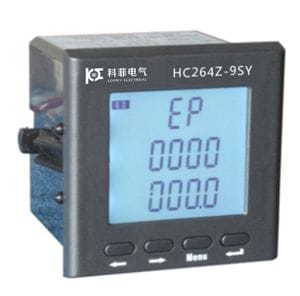

HC264Z-2AY HC264Z-9AY HC264Z-3AY

	◆測量：三相電力網絡的U、I、P、Q、S、PF、F等全部電量參數，電壓、電流通道2～47次諧波含量監測。 ◆計量：有功、無功電能計量，可編程設置8時段4費率分時計量。 ◆顯示：白底黑字大屏幕LCD顯示，清晰美觀。 ◆數字通訊：RS-485通訊接口，MODBUS-RTU規約，可用于組網通訊。 ◆電能脈沖輸出：1路有功電能脈沖輸出，1路無功電能脈沖輸出。 ◆開關量輸入輸出模塊 (選擇配置)：可選4路或6路開關狀態輸入監視和遙信，2路或4路可編程報警開關輸出或遙控開關輸出。 ◆模擬量變送模塊 (選擇配置)：可選1路或4路 (6方形表為1路)可編程設置4～20mA輸出，可實現傳統變送器功能。 ◆適用于進線回路中電參數的完整監測和管理。
	◆測量：三相電力網絡的U、I、P、Q、S、PF、F等全部電量參數，電壓、電流通道2～47次諧波含量監測。 ◆計量：有功、無功電能計量。 ◆顯示：白底黑字大屏幕LCD顯示，清晰美觀。 ◆數字通訊：RS-485通訊接口，MODBUS-RTU規約，可用于組網通訊。12、電能脈沖輸出：1路有功電能脈沖輸出，1路無功電能脈沖輸出。 ◆開關量輸入輸出模塊 (選擇配置)：可選4路或6路開關狀態輸入監視和遙信，2路或4路可編程報警開關輸出或遙控開關輸出。 ◆模擬量變送模塊 (選擇配置)：可選1路或4路 (6方形表為1路)可編程設置4～20mA輸出，可實現傳統變送器功能。 ◆適用于進線回路中電參數的完整監測和管理。
	◆測量：三相電力網絡的U、I、P、Q、S、PF、F等全部電量參數。 ◆計量：有功、無功電能計量。 ◆顯示：白底黑字大屏幕LCD顯示，清晰美觀。。 ◆數字通訊：RS-485通訊接口，MODBUS-RTU規約，可用于組網通訊 ◆電能脈沖輸出：1路有功電能脈沖輸出，1路無功電能脈沖輸出。 ◆開關量輸入輸出模塊 (選擇配置)：可選4路或6路開關狀態輸入監視和遙信，2路或4路可編程報警開關輸出或遙控開關輸出。 ◆模擬量變送模塊 (選擇配置)：可選1路或4路 (6方形和61方形表為1路)可編程設置4～20mA輸出，可實現傳統變送器功能。 ◆適用于各種進線回路、大容量配出回路中電參數的監測和管理。
	◆測量：三相電力網絡的U、I、P、Q、S、PF、F等全部電量參數。 ◆計量：有功、無功電能計量。 ◆顯示：可編程3排4位LED切換或循環顯示方式，顯示清晰。 ◆數字通訊：RS-485通訊接口，MODBUS-RTU規約，可用于組網通訊 ◆電能脈沖輸出：1路有功電能脈沖輸出，1路無功電能脈沖輸出。 ◆開關量輸入輸出模塊 (選擇配置)：可選4路或6路開關狀態輸入監視和遙信，2路或4路可編程報警開關輸出或遙控開關輸出。 ◆模擬量變送模塊 (選擇配置)：可選1路或4路 (6方形和61方形表為1路)可編程設置4～20mA輸出，可實現傳統變送器功能。 ◆適用于各種進線回路、大容量配出回路中電參數的監測和管理。
